Amplificador a válvulas PSE Class A Home Cinema

valvulas,  termoionica,  termoionico,  vacio,  alto,  amplificador,  valvular,  class,  cinema,  pure,  tube,  amplifier,  pse,  armonico,  calido,  impedancia,  audio,  altavoz

Les presentamos un amplificador diseñado exclusivamente para buscar el más puro sonido valvular.

Con este amplificador se pretende buscar una calidad sonora comprometida con la distorsión valvular dándole esa característica de voz cálida que ofrecen estos elementos.

Su estética, no menos importante, ha sido realizada para darle ese toque antiguo realizando el mueble en madera retocada en oro viejo para mayor sensación de la época.

Este amplificador es un verdadero Home Cinema valvular de cuatro canales ofreciendo sonido espacial cálido. Su nombre lo dice todo:

PURE CLASS A PSE TUBE AMPLIFIER

Introducción

valvulas,  termoionica,  termoionico,  vacio,  alto,  amplificador,  valvular,  class,  cinema,  pure,  tube,  amplifier,  pse,  armonico,  calido,  impedancia,  audio,  altavoz

Este Home Cinema valvular parte de la búsqueda del sonido característico que ofrecen estos componentes. Siempre se ha dicho que esta característica de sonido cálido sólo la ofrecen las válvulas. Esto es debido no a la pureza o linealidad de las mismas, sino todo lo contrario, es debido a una distorsión concreta que ofrecen las lámparas termoiónicas. Esta distorsión característica nace en la propia válvula cuando se produce saturación. Al distorsionar la onda esta realiza la distorsión en armónicos pares y no como los transistores que en estado de saturación ofrecen armónicos impares. Los armónicos pares al ser escuchados dan una sensación de calidez en las notas mientras que los impares se hacen desagradables al ser escuchados.

Siempre he querido tener un equipo de estos, pero el coste de comprarlo hecho es elevadísimo. Además de que no hay nada como realizar un equipo a medida solicitando las máximas exigencias según mis propios gustos. Yo buscaba un amplificador de cuatro canales para sonido envolvente con efecto valvular acentuado y creo que lo he conseguido con creces. El sonido acentuado se consigue con los míticos pentodos EL84 trabajando en Single-Ended. La pega que tiene esto es que mucha potencia se pierde ya que la disposición en Clase A es la menos eficiente de todas. Estas válvulas trabajando de este modo ofrecen una potencia de 5W suficientes para ser oídas pero insuficientes para escucharlas con fuerza. Se decide realizar amplificación en paralelo disponiendo de dos vávulas por canal. Ponerlas en Push-Pull ofrecería mucha mas potencia pero eliminaríamos los armónicos pares y fastidiaríamos el invento.

Estas vávulas atacan a un audiotransformador de calidad superior. El audiotransformador es un elemento esencial para el equipo que tiene que trabajar con altas tensiones. Este audiotransformador está realizado artesanalmente por una empresa veterana en el sector. Son transformadores HIFI con núcleo de grano orientado y multibobinado en varias capas, un lujo.

La alimentación no deja de ser importante. La rectificación está realizada también a válvulas para darle también el corte a la onda característica de estos puentes valvulares. Los transformadores de alimentación son también fabricación artesanal, de baja impedancia y con pantalla electrostática.

El mueble está realizado en madera MDF forrado de chapa de verdadera madera de roble y barnizado en color viejo. Los accesorios,letras,etc… están realizadas en imitación de oro viejo. En fin un largo etc… de detalles realizados totalmente artesanal.

Los altavoces han sido realizados también de forma artesanal para cubrir las necesidades del amplificador.

En definitiva y a modo de introducción, este amplificador creo que cubre los oidos más sibaritas de este tipo de aparatos. No hay nada como tener un diseño único en el mundo tanto electrónicamente como diseño del mueble.

Pasemos a las características técnicas de este equipo.

Especificaciones técnicas

Amplificador (General):

  • Cuatro canales por 10 Watios RMS por canal.
  • Amplificación en paralelo dos a dos en disposición en Single-Ended.
  • Visores estereo nivel acústico.
  • Mandos de volumen frontal y trasero.
  • Luz de encendido acoplado a la red de alimentación continua valvular.
  • Diseño antiguo espectacular con todos los elementos en disposición externa e iluminados con luz azul reflejada.
  • Impedancia de entrada normalizada a los equipos multimedia (PC, DVD, etc….)
  • Salida de 4-8 OHMS a altavoces acústicos de fabricación casera con profundidad en agudos y medios.
  • Protección a varistores y diodo de cualquier tipo de fallo ya sea valvular, eléctrico, externo, etc…

Amplificador (parte eléctrica):

  • 8 Válvulas EL84 dispuestas en Paralelo Single-End. Tecnología rusa “6P14P” CCCP
  • 4 Válvulas doble triodo preamplificadoras ECC82, tecnología americana “RAYTHEON”
  • 2 Ojos mágicos visualización en abanico.
  • 4 Audiotransformadores sobredimensionados a 15W bobinados en Single-Ended con grano orientado, bobinado multicapa y embellecedores.
  • Condensadores de alimentación en varias etapas y de altísima capacidad.
  • 2 Válvulas rectificadoras tipo EZ81 en disposición paralela e independiente por cada transformador.
  • 2 Transformadores de alimentación de intensidades separadas por filamentos, amplificación, etc… de baja impedancia y pantalla electrostática.
  • Condensadores MKP de polipropileno metalizado para un excelente sonido.
  • Protección total de señales de entrada (AUDIO-IN) mediante varistores para posible fallo en válvulas.
  • Protección de diodos en antiparalelo para posible fallo en válvulas rectificadoras.
  • Sobredimensionado de resistencias por fallo valvular.
  • Ventilación silenciosa interna forzada.

Amplificador (estética):

  • Mueble realizado en madera MDF forrada de auténtica madera de roble barnizado en roble viejo.
  • Letras y decoración zócalos de imitación de oro viejo.
  • Zócalos valvulares en cerámica y conexiones en oro.
  • Iluminación interior valvular mediante leds azules por reflejo insertados en caña.
  • Predominancias de colores en oro, negro, plateado y madera roble oscura.
  • Conexiones con doble fondo para ocultar cables.
  • Autoventilación interna disimulada e invisible.
  • 16 Válvulas montadas en disposición en forma de bolos manteniendo la línea de los audiotransformadores y de los condensadores de alta capacidad.

Altavoces:

  • 4 Altavoces para los 4 canales del sistema.
  • Tweeter Alpine de altas frecuencias.
  • Medios con altavoces de dos a dos en marca distinta para exprimir la acústica de las dos marcas utilizadas.
  • Caja en MDF forrada internamente con elementos absorbentes para una mayor potenciación del sonido.
  • Estética en roble oscuro en la misma línea que el mueble.
  • Caja diseño artesanal calculada mediante parámetros acústicos por programa informático.
  • Bass Reflex artesanal.
  • Conexión de doble fondo para ocultar cables.
  • Iluminación mediante leds azules que enfocan el cono del altavoz. Luz al compás de la música dando un efecto espectacular.

Albúm fotográfico

valvulas,  termoionica,  termoionico,  vacio,  alto,  amplificador,  valvular,  class,  cinema,  pure,  tube,  amplifier,  pse,  armonico,  calido,  impedancia,  audio,  altavoz

Y como no, mostramos el amplificador en todo su esplendor.

Frontal amplificador

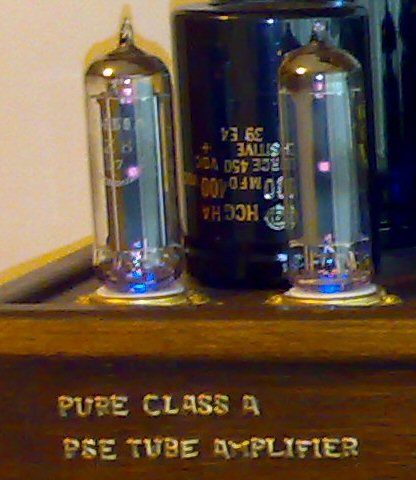

Aquí podemos ver el frontal del amplificador. Cuando está encendido es impresionante ver la gama de colores que nos ofrece. Las válvulas encendidas desprenden un color cálido rojizo mezclandose con el azul de los leds. Los dos ojos mágicos resplandecen en verde en forma de abanico y al compás de la música.

El frontal es sencillo pero práctico. Podemos manejar el volumen tanto frontal como trasero. La luz de encendido nos avisa de que en el interior existen tensiones peligrosas y no se apaga hasta que los condensadores se han descargado.

valvulas,  termoionica,  termoionico,  vacio,  alto,  amplificador,  valvular,  class,  cinema,  pure,  tube,  amplifier,  pse,  armonico,  calido,  impedancia,  audio,  altavoz

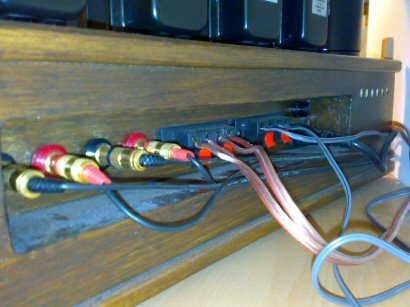

La parte trasera del amplificador no es menos interesante. Con su doble fondo los conectores quedan semiescondidos, de esta manera siempre podemos poner el amplificador en una estantería ocupando el mínimo espacio posible.

Las conexiones están bañadas en oro para su mejor contacto. Dispone de cuatro canales de entradas y sus cuatro salidas a altavoces. Para finalizar un enchufe extraíble con punto de tierra como los PC y un fusible de sobreintensidad.

Todas las entradas están protegidas por varistores ante una eventual avería en las válvulas.

Al fondo se puede observar los respiraderos de la ventilación forzada que se sitúa en el inferior del mueble.

valvulas,  termoionica,  termoionico,  vacio,  alto,  amplificador,  valvular,  class,  cinema,  pure,  tube,  amplifier,  pse,  armonico,  calido,  impedancia,  audio,  altavoz

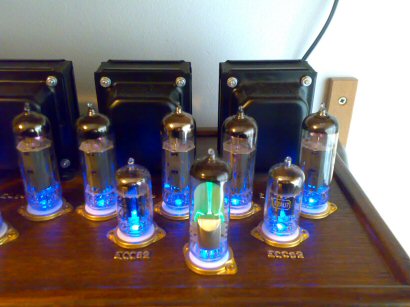

Observamos en esta fotografía el conjunto de válvulas dispuestas como si unos bolos se tratase. La válvula que va por delante marca el paso a sus predecesoras. Su movimiento va al compás de la música funcionando todas al mismo son.

Las válvulas están marcadas con letras de oro viejo y retroiluminadas mediante leds azules. El azul de los leds y el rojo hacen una fusión de color creando una gama de colores hipnotizantes.

Los transformadores al final, silenciosos escuchando las notas musicales de sus compañeras las válvulas.

valvulas,  termoionica,  termoionico,  vacio,  alto,  amplificador,  valvular,  class,  cinema,  pure,  tube,  amplifier,  pse,  armonico,  calido,  impedancia,  audio,  altavoz

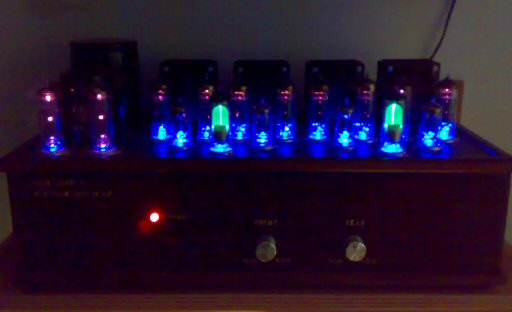

A esta foto la llamo “Noche Valvular”.

Es esplendido ver la gama de colores que muestra el equipo a la vez que escuchas la increíble melodía que toca este increible instrumento.

Sólo con oír y ver te quedas embobado. El sonido se hace arte en forma acústica y visual. Los destellos son hipnotizantes.

valvulas,  termoionica,  termoionico,  vacio,  alto,  amplificador,  valvular,  class,  cinema,  pure,  tube,  amplifier,  pse,  armonico,  calido,  impedancia,  audio,  altavoz

Impresionante abanico de fotones. Los colores en la oscuridad muestran toda su belleza.

¿Porque el sonido solo se tiene que sentir escuchándolo cuando también puedes sentirlo viéndolo?

valvulas,  termoionica,  termoionico,  vacio,  alto,  amplificador,  valvular,  class,  cinema,  pure,  tube,  amplifier,  pse,  armonico,  calido,  impedancia,  audio,  altavoz

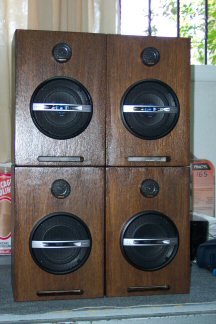

Y para finalizar podemos observar en esta imagen los altavoces diseñados en la misma línea que el mueble amplificador.

Se puede apreciar el Tweeter, el altavoz central y el Bass-Reflex.

El altavoz central, al igual que las válvulas, se ilumina de azul pero estas al compás de la música.

Estos altavoces son ricos en medios y agudos con un tono de graves.

Nos vemos en las conclusiones…

Conclusión

Es una lástima que no se pueda escuchar a través de la red ya que mi opinión de la calidad musical viene condicionada por mis gustos y cada cual opinará diferente.

De todos modos, es un amplificador realizado a medida basándome en mis gustos. Para mí es la obra maestra de una idea que tenía en la cabeza.

He tardado unos nueve meses en realizarlo, en mis tiempos libres. Ha habido momentos muy laboriosos por ejemplo el tema de carpintería, ya que es costoso de realizar.

Antes de realizarlo fue ensayado en un prototipo. Los resultados fueron buenos, y de ahí se obtuvo el diagrama eléctrico. Mezclando varios diagramas que hay en la red y ajustando el circuito a mis necesidades se pueden conseguir maravillas como esta.

Otro factor importante a tener en cuenta es la obtención de los materiales. El Ebay ayuda mucho, las válvulas son todas importadas a coste asumible. Los audiotransformadores tuve la suerte de encontrar una empresa en la capital que me los hacía a medida a un precio mas que razonable y encima eran veteranos en el tema y sabían como hacerlos para exprimir la máxima calidad acústica.

Bueno, no quiero extenderme más, para mí es un lujazo poseer algo así, hecho a mis necesidades. Animo a todos a que intenten, experimenten, a realizar amplificadores de este tipo ya que las válvulas dan mucho juego y la electrónica de apoyo es bastante sencilla.

Un dato no muy bueno de estos amplificadores es su respuesta en graves. No tienen el nervio que llevan los transistores. Estoy pensando en realizar una extensión con electrónica de potencia para atacar a una caja de graves y de este modo conseguir todo un 5.1 a válvulas apoyado por etapa de potencia a transistores en graves. De este modo tendríamos lo mejor de las válvulas y lo mejor de los transistores.
